SCHILLING - Alu-Portalkran

Der Alu-Portalkran. Schwere Lasten, leicht bewegt.

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden.
Es sind keinerlei bauliche Veränderungen (z. B. Dübelbefestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

In der stationären Ausführung können die vier Verstellfüße einzeln und unabhängig voneinander in der Höhe eingestellt und somit
optimal an die örtlichen Gegebenheiten angepasst werden. Absolute Standsicherheit für sämtliche Lastanwendungen.

Einhängepunkt min. - max. in mm: 2310 - 4010
Gesamthöhe min. - max. in mm: 2755 - 4455
Verstellbereich Trägerstütze in mm: 1300
Verstellbereich Verstellfuß in mm: 400
Gesamtverstellbereich in mm: 1700
Gesamtbreite Kran max. in mm: 7261
Abstand zwischen den Seitengestellen unten max. in mm: 6653

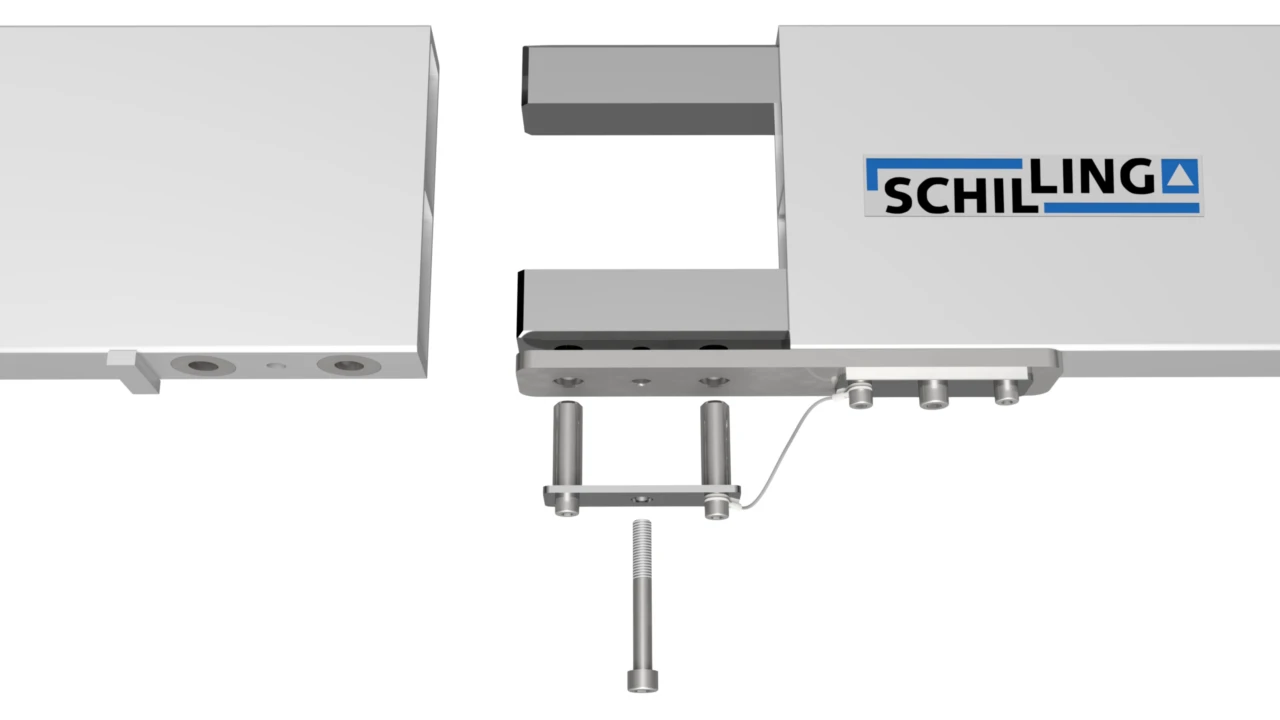

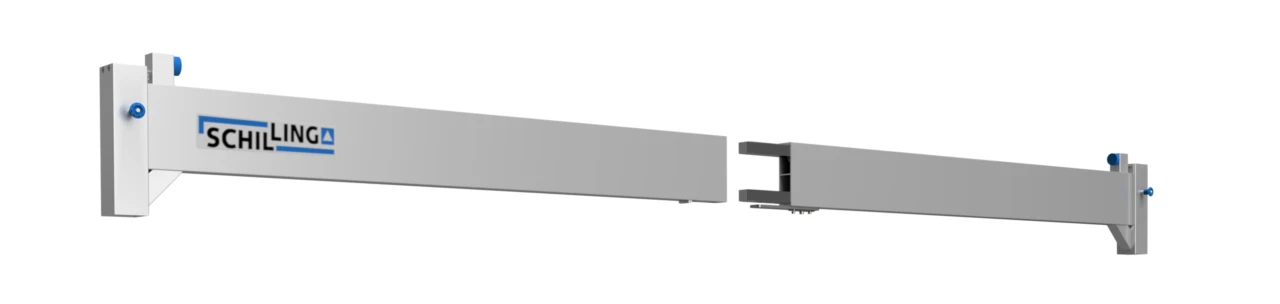

Alu-Träger: teil- bzw. steckbarer Einzelträger
Trägerprofil in mm: 220x60 - mit zusätzlich verstärkten Wandungen
Gesamtlänge des Trägers in mm: 7184
Nutzbare Trägerlänge in mm: 6379

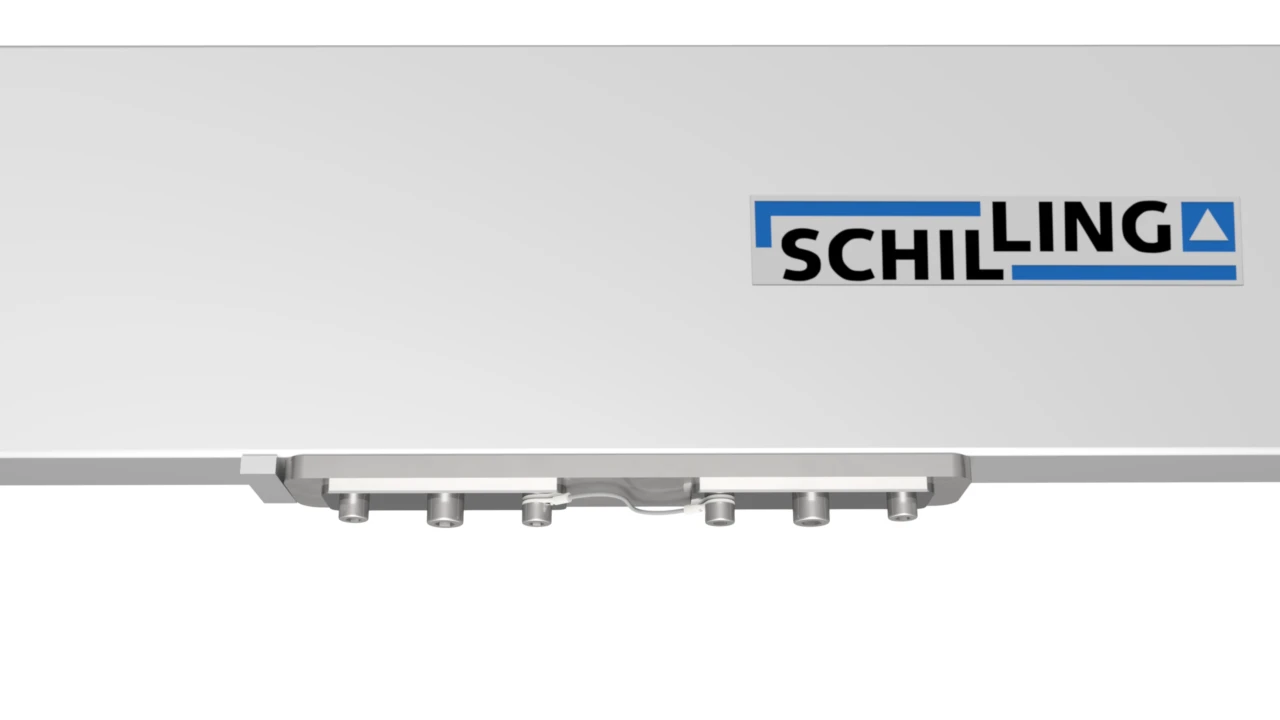

Trägerteilung in mm: 4000 / 3000
Beide Stücke sind als Einzelträger einsetzbar
Folgende Kombinationen sind möglich:
1. Trägerlänge in mm: 7000
2. Trägerlänge in mm: 4000
3. Trägerlänge in mm: 3000
Trägeraufnahme 1: Hülse 92x92 mit Anschlagpuffer
Trägeraufnahme 2: Hülse 92x92 mit Anschlagpuffer
Bockstrebenprofil in mm: 100x70
Trägerstützenprofil in mm: 71x71
Trägerstützenlänge 1 / 2 in mm: 2355 / 2105

Varianten

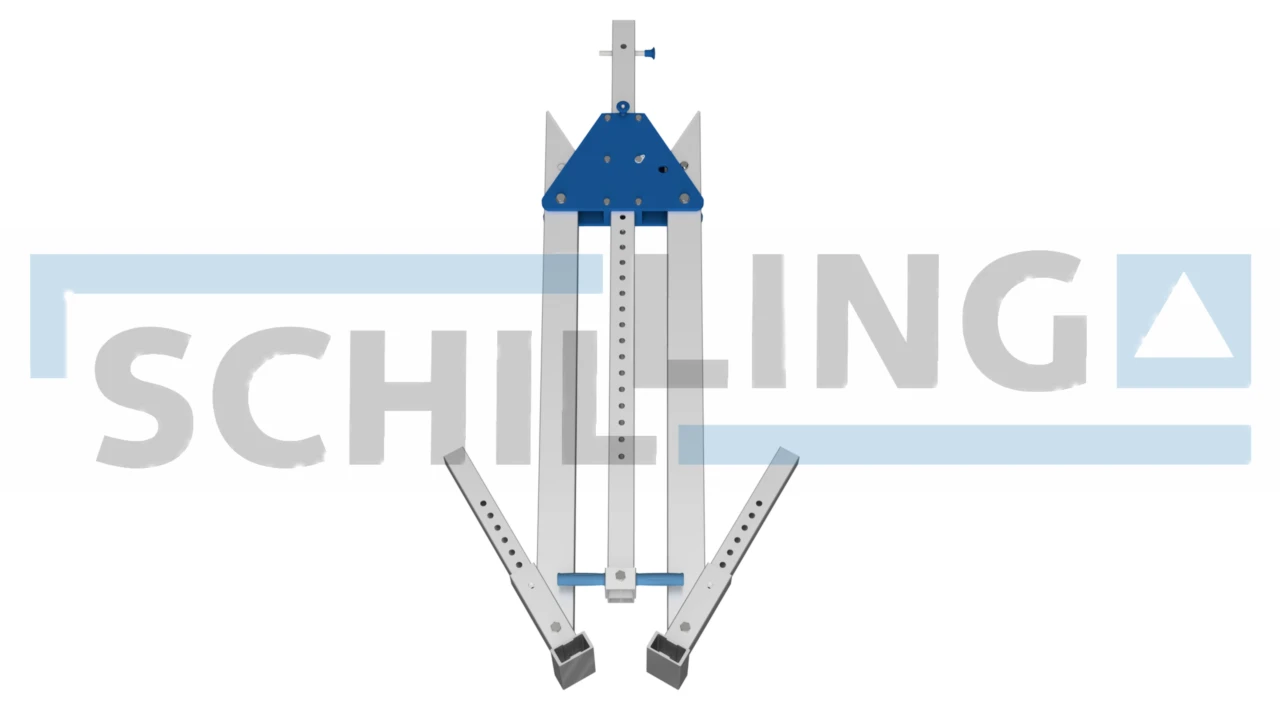

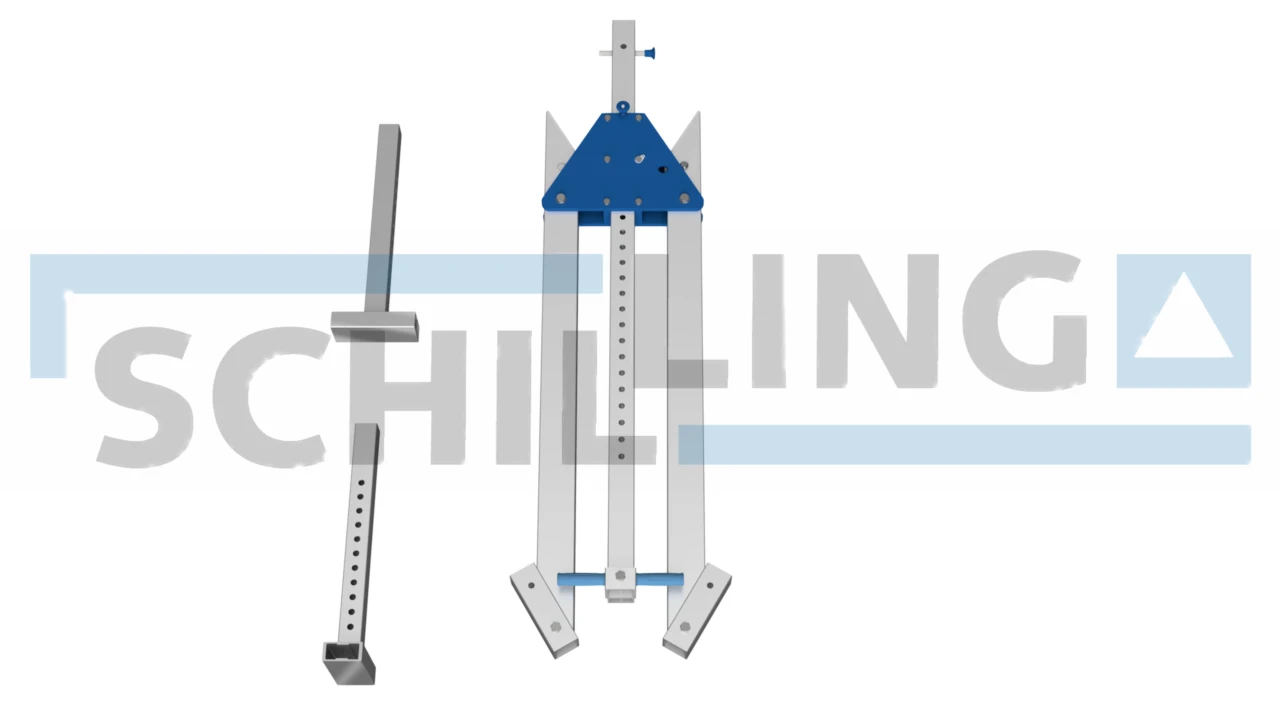

• 2 Stück Seitengestell, klappbar
  Mit einer höhenverstellbaren Trägerstütze

  Rastermaß: 50 mm

• Mit 2 höhenverstellbaren Verstellfüßen

  Rastermaß: 40 mm

  Die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden.

• Ein Aluminium-Sonderprofil-Träger
  Teil- bzw. steckbar

• Eine feststellbare Laufkatze
  In die Laufkatze wird z.B. das Hebezeug (Flaschenzug) oder entsprechende Hebebänder eingehängt.
  Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder „x-beliebigen“ Position arretierbar.

• Zwei Anschlagpuffer
  Anfahrschutz für die Laufkatze

• Ein integrierter Horizontalversteller
  Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben.

• elektrisch verfahrbare Laufkatze - Funk
• elektrisch verfahrbare Laufkatze - Direkt
• Elektrokettenzug - Funk
• Flaschenzug aus Aluminium
• Elektrokettenzug
• Verkabelung, Stromzuführung
• umlaufendes Band
• Handwinde für SCHILLING - Alu-Portalkran
• Fahrgestell für Alu-Portalkran
• Wandkonsole für Alu-Portalkran
